一、项目概述

项目名称：封丘县南水北调水厂电气及自控专业工程

设计规模：6万m3/d

核心目标：构建全厂智能化配电、智能化控制为一体的现代化工程，保障设备安全运行、工艺稳定，数智化水平优于行业，实现水质、水压、水量精准控制。

二、项目支持

封丘南水北调水厂电气及自控专业工程，涉及供配电系统、自控及仪表系统、安防系统、电气及自控安装工程，是保证封丘南水北调水厂建设水平的重要部分。他不仅是水厂日常运行的“大脑”和“眼睛”，更是保障国家重大战略工程——封丘南水北调水厂安全稳定供水、让受水区人民喝上放心水的关键技术支撑。

华东工控作为国内知名的集供配电系统、自控及仪表系统、安防系统、电气及自控安装工程为一体的供应商，提供了一套覆盖方案设计、系统集成、软件开发、调试交付及运维支持的全流程整体解决方案，保证了整个工程高可靠性、高安全性、高自动化和智能化水平。

三、系统架构与功能

1.电气系统

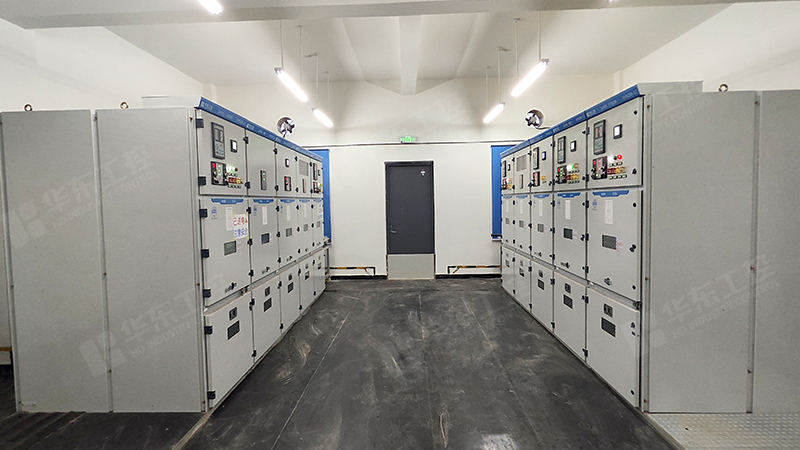

1.1供配电系统

采用双回路10kV电源进线，配置2台容量为1250 kVA的干式变压器，实现“一用一备”冗余供电。

低压配电系统采用智能型框架断路器+?？榛涞绻?，具备过载、短路、漏电等多重保护功能。

关键设备(如水泵、臭氧发生器)配备UPS不间断电源及柴油发电机组，保障极端情况持续运行。

1.2设备控制与?；?

高压电机采用微机综合?；ぷ爸茫饕脱沟缁渲帽淦灯?施耐德ATV630系列)，实现平滑启停与节能控制。

全厂设备纳入PLC控制系统，支持远程/就地双模式操作，确保操作灵活性与安全性。

2.自控系统

2.1系统架构

采用“SCADA + PLC + 工业物联网”三层架构：

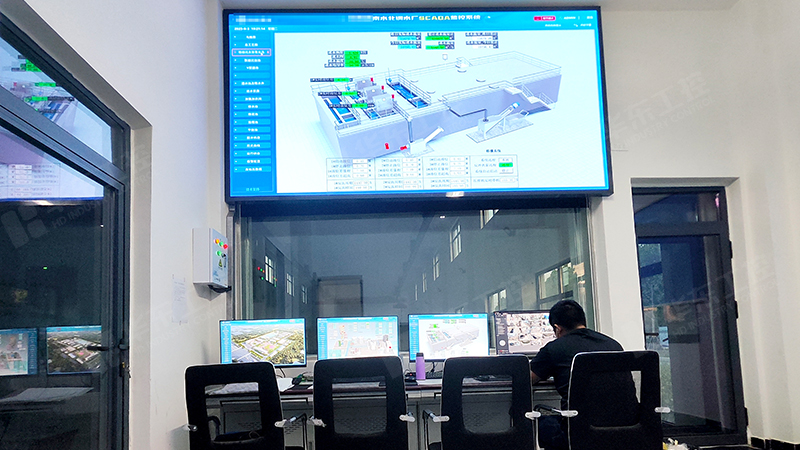

管理层：中央监控室部署SCADA系统(组态软件：KingSCADA+ King Historian)，实现全景可视化监控。

控制层：设置主站PLC(西门子S7-1500系列)及现场分站，覆盖取水、絮凝、过滤、消毒等工艺段。

设备层：安装仪表(流量计、浊度仪、余氯仪等)及电动执行机构，实时采集数据超3000点。

2.2核心功能实现

智能加药系统：基于进水流量、浊度数据，通过PID算法自动调节PAC、氯剂投加量，药耗降低15%。

滤池反冲控制：根据压差或定时策略自动触发反冲洗程序，减少人工干预。

安防集成：视频监控(CCTV)、门禁系统、周界报警与SCADA平台联动，实现“一键应急”管理。

2.3网络与通信

工业环网采用千兆光纤冗余环网(协议：PROFINET)，确保数据传输可靠性。

四、关键技术亮点

1、智能控制算法

安装智能电表实时监测各工艺段能耗，通过变频调控水泵组合，综合节电率达12%。

2、智慧水务平台整合

对接上级水务调度中心，实现水源-水厂-管网数据互联，支持供水负荷预测与动态调度。

3、数字孪生应用

建立水厂三维模型，关联实时数据，辅助运维人员快速定位设备异常。

五、为什么选择华东?

1、行业经验丰富

参与多项国家重大水利工程(如南水北调配套水厂、大型水库自动化)，熟悉水务行业标准。2、技术自主可控

SCADA平台深度定制能力，避免“卡脖子”风险。

3、快速响应运维

设有本地化服务团队，提供7×24小时远程诊断+4小时现场响应。

4、成本优化能力

通过软硬件国产化替代与?？榛杓疲档驼逶旒?5%~30%。

华东工控深耕电气自动化行业多年，在净水厂、污水处理、污泥处理等方面积累了丰富的项目经验，提供从方案设计、系统集成、工程实施及售后安装调试的一站式整包解决方案。依托对水质特性、工艺流程及核心痛点的深刻洞察，精准匹配客户需求，整合较优资源，确保项目高效落地与稳定运行，最终帮助客户提升生产效率、保障运行安全、降低运营成本。
